Sơ Đồ Hệ Thống Điện Xe Nâng: Giải Mã Cấu Tạo Và Bản Vẽ Kỹ Thuật Chi Tiết

Tin tức

Tìm hiểu chi tiết sơ đồ hệ thống điện xe nâng điện và dầu. Hướng dẫn đọc sơ đồ điện xe nâng TCM chuẩn Nhật Bản giúp bảo trì và xử lý lỗi hệ thống điện nhanh chóng, an toàn.

1. Hệ thống điện xe nâng là gì?

Nếu hệ thống thủy lực là “cơ bắp”, thì hệ thống điện chính là “hệ thần kinh” của xe nâng. Nó chịu trách nhiệm điều khiển toàn bộ các hoạt động từ khởi động, di chuyển, tín hiệu an toàn cho đến việc điều phối sức mạnh nâng hạ (đối với xe nâng điện).

Việc nắm rõ sơ đồ điện xe nâng giúp kỹ thuật viên:

  • Định vị nhanh vị trí các linh kiện khi gặp sự cố.

  • Hiểu rõ nguyên lý kết nối giữa bộ điều khiển (Controller) và động cơ.

  • Đảm bảo an toàn, tránh chập cháy trong quá trình sửa chữa.

2. Cấu tạo chính trong sơ đồ hệ thống điện xe nâng

Mỗi dòng xe (điện hay dầu) đều có những đặc thù riêng, nhưng nhìn chung sơ đồ hệ thống điện xe nâng sẽ bao gồm 4 khối chính sau:

2.1. Nguồn năng lượng (Power Source)

  • Xe nâng dầu/gas: Sử dụng ắc quy khởi động (thường là 12V hoặc 24V) và máy phát điện (Alternator).

  • Xe nâng điện: Sử dụng bình điện chuyên dụng (Battery Forklift) với điện áp lớn hơn (24V, 36V, 48V, hoặc 80V).

2.2. Bộ điều khiển trung tâm (Controller/ECU)

Đây là bộ phận quan trọng nhất trong sơ đồ điện xe nâng điện. Nó tiếp nhận tín hiệu từ chân ga, cần điều khiển để phân phối dòng điện đến các mô-tơ di chuyển và mô-tơ thủy lực.

2.3. Hệ thống chấp hành (Actuators)

  • Mô-tơ di chuyển (Drive Motor): Chuyển điện năng thành cơ năng để xe chạy.

  • Mô-tơ bơm (Pump Motor): Vận hành bơm thủy lực để nâng hạ.

  • Hệ thống lái điện (EPS): Giúp việc điều khiển vô lăng nhẹ nhàng hơn.

2.4. Hệ thống tín hiệu và bảo vệ

Bao gồm cầu chì (Fuse), rơ-le (Relay), cảm biến (Sensors), đèn cảnh báo, còi và màn hình hiển thị (Display).

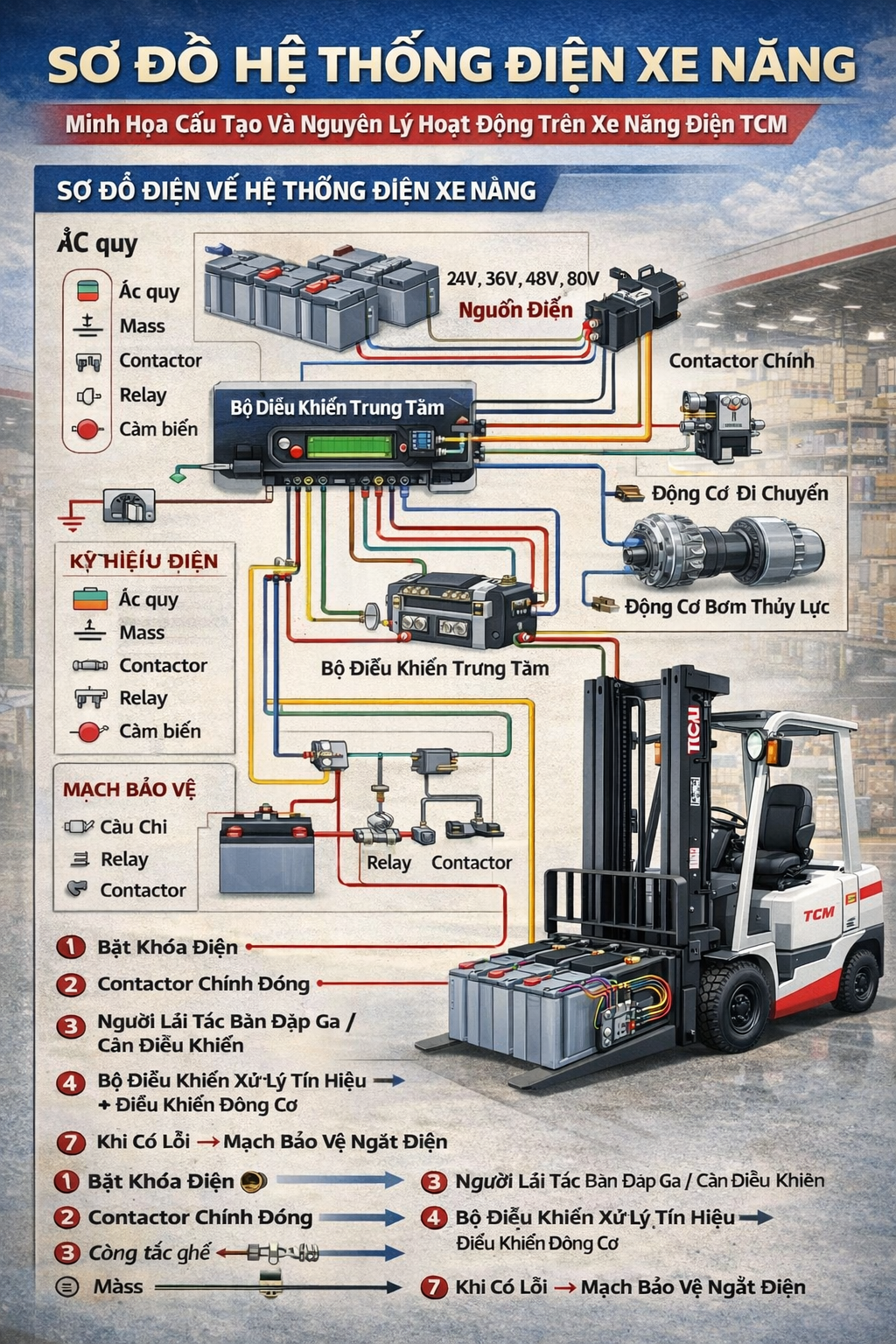

sơ đồ hệ thống điện xe nâng - tổng quan

3. Cách đọc sơ đồ điện xe nâng chuẩn chuyên gia TCM

Bản vẽ kỹ thuật của Nhật Bản (TCM) rất chi tiết nhưng cũng khá phức tạp. Để đọc đúng, bạn cần chú ý:

3.1. Ký hiệu màu dây (Wire Color Codes)

Trong sơ đồ điện xe nâng, mỗi màu dây đại diện cho một chức năng:

  • R (Red): Dây nguồn dương (+).

  • B (Black): Dây mass hoặc cực âm (-).

  • W (White): Dây tín hiệu hoặc dây sau ổ khóa.

  • G (Green): Dây tiếp địa hoặc tín hiệu cảm biến đặc biệt.

3.2. Ký hiệu linh kiện

  • SW (Switch): Công tắc.

  • M (Motor): Động cơ điện.

  • SOL (Solenoid): Van điện từ thủy lực.

  • F (Fuse): Cầu chì bảo vệ mạch.

4. Chi tiết sơ đồ điện xe nâng điện TCM (AC System)

Xe nâng điện TCM đời mới chủ yếu sử dụng công nghệ điện xoay chiều AC. Hệ thống này phức tạp hơn nhưng hiệu suất cao hơn.

  1. Mạch động lực: Kết nối trực tiếp từ bình điện qua cầu chì tổng đến Inverter (Bộ biến tần). Inverter sẽ chuyển dòng DC từ bình thành AC để cấp cho mô-tơ.

  2. Mạch điều khiển: Sử dụng dòng điện nhỏ hơn, kết nối các cảm biến ghế ngồi (OPS), cảm biến chân ga và các công tắc hành trình về ECU.

  3. Mạch hiển thị: Kết nối qua giao thức truyền tin CAN-Bus để đưa dữ liệu lên màn hình LCD.

sơ đồ hệ thống điện xe nâng

5. Các lỗi thường gặp liên quan đến hệ thống điện

Dựa trên kinh nghiệm bảo trì tại TCM Việt Nam, đây là các mã lỗi thường xuất hiện trong sơ đồ hệ thống điện xe nâng:

Mã lỗi phổ biếnNguyên nhânCách xử lý
Lỗi mất nguồn tổngCầu chì tổng bị đứt hoặc lỏng giắc cắm bình điệnKiểm tra cầu chì và vệ sinh đầu cực ắc quy
Xe không di chuyểnHỏng cảm biến chân ga hoặc cảm biến ghế ngồi (OPS)Kiểm tra tín hiệu đầu vào tại ECU
Mô-tơ quá nóngQuá tải hoặc quạt làm mát bộ điều khiển hỏngKiểm tra tải trọng hàng hóa và vệ sinh bộ tản nhiệt
Lỗi giao tiếp CANĐứt dây tín hiệu giữa màn hình và bộ điều khiểnĐo thông mạch dây tín hiệu theo sơ đồ

6. Lưu ý khi kiểm tra và sửa chữa hệ thống điện

Hệ thống điện xe nâng, đặc biệt là xe điện, ẩn chứa nguy cơ giật điện hoặc cháy nổ cao nếu không làm đúng quy trình:

  • Ngắt nguồn điện: Luôn rút giắc cắm bình điện (Emergency Disconnect) trước khi chạm vào các đầu dây.

  • Sử dụng đồng hồ vạn năng (Multimeter): Để đo điện áp và thông mạch, tránh đoán mò.

  • Tuyệt đối không đấu tắt: Việc đấu tắt cầu chì hoặc rơ-le có thể gây cháy bộ điều khiển (Controller) trị giá hàng nghìn USD.

  • Vệ sinh định kỳ: Bụi bẩn và ẩm ướt là kẻ thù số 1 của sơ đồ điện xe nâng. Hãy dùng khí nén khô để vệ sinh các bo mạch định kỳ.

7. Ưu điểm của hệ thống điện trên xe nâng TCM Nhật Bản

TCM luôn chú trọng vào sự bền bỉ và dễ sửa chữa:

  • Thiết kế mô-đun: Các bộ phận được tách rời, giúp việc thay thế linh kiện hỏng hóc trở nên dễ dàng và tiết kiệm.

  • Tính năng an toàn cao: Hệ thống tự ngắt nguồn khi phát hiện đoản mạch hoặc quá nhiệt.

  • Dễ dàng tra cứu: Mỗi chiếc xe nâng TCM đều đi kèm tài liệu sơ đồ hệ thống điện xe nâng chi tiết theo số khung (Serial Number).

8. Kết luận

Hiểu rõ sơ đồ điện xe nâng là chìa khóa để vận hành và bảo trì xe hiệu quả. Đối với các dòng xe hiện đại như TCM, việc can thiệp vào hệ thống điện cần có kiến thức chuyên môn và trang thiết bị đo đạc chuẩn xác.

Nếu bạn đang gặp khó khăn trong việc đọc sơ đồ hoặc cần cung cấp linh kiện điện chính hãng cho xe nâng TCM, đừng ngần ngại liên hệ với đội ngũ kỹ thuật của chúng tôi.
