Cấu Tạo Xe Nâng Tay: Giải Thích Chi Tiết Từng Bộ Phận & Nguyên Lý Hoạt Động

Xe nâng tay là thiết bị di chuyển hàng hóa phổ biến nhất trong kho xưởng — nhưng không phải ai cũng hiểu rõ cấu tạo xe nâng tay hoạt động như thế nào để sử dụng đúng cách, bảo trì kịp thời và tránh những tai nạn không đáng có. Bài viết này giải thích toàn diện cấu tạo từng bộ phận, nguyên lý thủy lực, phân loại xe và hướng dẫn bảo trì — giúp bạn khai thác tối đa hiệu suất của thiết bị.

1. Xe Nâng Tay Là Gì?

Xe nâng tay (tiếng Anh: Hand Pallet Truck / Manual Pallet Jack) là thiết bị nâng hạ và di chuyển hàng hóa vận hành hoàn toàn bằng sức người, sử dụng hệ thống thủy lực để nâng pallet lên khỏi mặt đất một khoảng ngắn (thường 15–20 cm đối với xe thấp) rồi kéo đẩy đến vị trí cần thiết.

Đây là loại xe nâng đơn giản nhất, rẻ nhất và phổ biến nhất trong tất cả các loại thiết bị nâng hạ, được ứng dụng rộng rãi trong:

• Kho hàng, nhà xưởng sản xuất
• Siêu thị, trung tâm phân phối
• Bến cảng, bãi container
• Nông nghiệp, thực phẩm, dược phẩm

2. Phân Loại Xe Nâng Tay Phổ Biến Hiện Nay

Trên thị trường hiện nay, xe nâng tay được chia thành 4 loại chính dựa trên cơ chế hoạt động và chiều cao nâng:

2.1. Xe Nâng Tay Thấp (Hand Pallet Truck)

Loại phổ biến nhất — chỉ nâng hàng lên độ cao 15–20 cm so với mặt đất, đủ để di chuyển pallet từ điểm này sang điểm khác. Hoàn toàn vận hành bằng tay, không cần điện.

2.2. Xe Nâng Tay Cao (Walkie Stacker / Manual Stacker)

Có thể nâng hàng lên độ cao 1,6–3,5 mét, dùng để xếp hàng lên kệ, lên xe tải hoặc container. Vẫn dùng sức người để di chuyển, nhưng nâng hạ bằng cơ chế thủy lực kích tay/chân.

2.3. Xe Nâng Tay Bán Tự Động

Di chuyển bằng tay nhưng nâng hạ bằng điện — người dùng chỉ cần bấm nút, hệ thống điện tự kích nâng. Tải trọng nâng tối đa khoảng 3 tấn, chiều cao nâng đến 3 mét.

2.4. Xe Nâng Tay Điện (Electric Pallet Truck)

Sử dụng bình ắc quy để vận hành cả nâng hạ lẫn di chuyển. Chia thành 2 nhóm: xe nâng tay điện thấp (chỉ di chuyển) và xe nâng tay điện cao (nâng được lên kệ). Phù hợp với kho lớn, tần suất sử dụng cao.

3. Cấu Tạo Xe Nâng Tay — Chi Tiết Từng Bộ Phận

Dù khác nhau về loại và hãng sản xuất, hầu hết xe nâng tay đều có các bộ phận cơ bản sau:

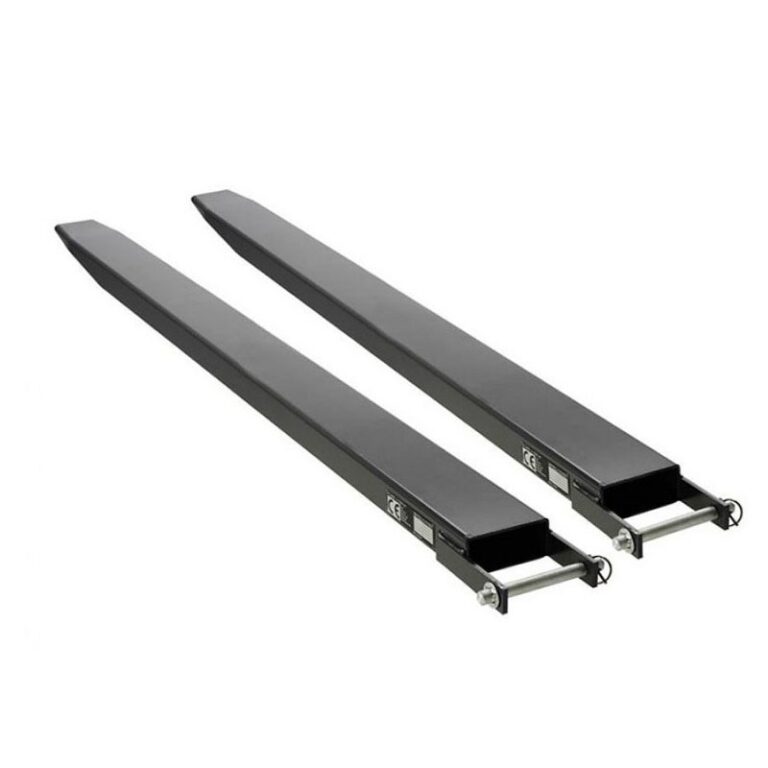

3.1. Càng Nâng (Fork / Tine)

Bộ phận tiếp xúc trực tiếp với pallet — gồm 2 càng song song làm từ thép nguyên khối dày, được xử lý nhiệt và phủ sơn tĩnh điện chống rỉ sét.

Chức năng: Xúc vào dưới pallet, nâng lên và giữ hàng hóa trong quá trình di chuyển.

3.2. Khung Xe (Frame / Chassis)

Bộ xương của toàn bộ xe nâng tay — kết nối tất cả các bộ phận lại với nhau. Được chế tạo từ thép không gỉ dày, thiết kế chắc chắn để chịu đựng tải trọng nặng liên tục mà không bị biến dạng.

Đối với xe nâng tay cao, khung còn bao gồm cột nâng (mast) — kết cấu thép đứng giúp nâng càng lên độ cao theo yêu cầu.

3.3. Tay Điều Khiển / Tay Kích Nâng (Tiller / Handle)

Bộ phận trung tâm điều khiển mọi hoạt động của xe, tích hợp 3 chức năng trong một:

• Kích nâng: Bơm tay lên xuống để tạo áp lực thủy lực nâng càng
• Điều hướng: Xoay trái/phải để lái xe
• Hạ càng: Bóp phanh xả để van thủy lực mở, càng hạ xuống từ từ

⚠️ Đây là bộ phận người dùng tiếp xúc nhiều nhất — cần kiểm tra độ chắc chắn của mối hàn và cơ chế bóp xả thường xuyên.

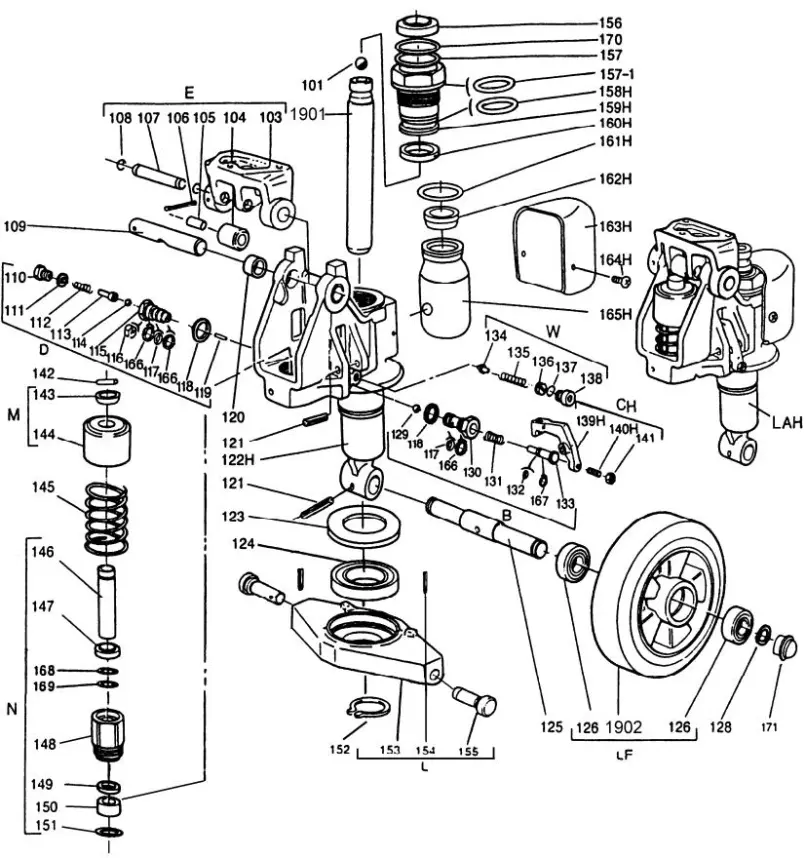

3.4. Hệ Thống Thủy Lực (Hydraulic System)

“Trái tim” của xe nâng tay — bộ phận quan trọng nhất quyết định khả năng nâng hạ. Gồm các thành phần:

• Xi-lanh thủy lực (Hydraulic Cylinder): Ống thép chứa piston, tạo lực đẩy nâng càng
• Piston đẩy: Chuyển động tịnh tiến trong xi-lanh khi có áp lực dầu
• Dầu thủy lực: Chất lỏng truyền lực từ bơm đến piston
• Van xả (Relief Valve): Kiểm soát tốc độ hạ càng — xoay van để điều chỉnh
• Phớt và gioăng: Bịt kín không cho dầu rò rỉ ra ngoài

3.5. Bánh Xe (Wheels)

Xe nâng tay thường có 2 loại bánh với vai trò khác nhau:

Bánh PU lõi thép là tiêu chuẩn tốt hơn — đàn hồi tốt, không để lại vết trên sàn, chịu tải trọng cao và ít gây tiếng ồn.

3.6. Hệ Thống Phanh (Brake System)

• Phanh bóp xả trên tay cầm: Kiểm soát tốc độ hạ càng
• Phanh chân (tùy model): Giữ xe cố định khi không sử dụng, đặc biệt quan trọng trên mặt sàn nghiêng
• Xe nâng tay điện thường có thêm phanh điện từ tự động kích hoạt khi nhả tay điều khiển

3.7. Bình Ắc Quy (chỉ xe nâng tay điện)

Nguồn năng lượng cho xe nâng tay điện. Thường dùng 2 loại:

• Ắc quy chì-axit: Giá rẻ, phổ biến, cần bảo trì thường xuyên (châm nước cất)
• Ắc quy Lithium-Ion: Đắt hơn nhưng nhẹ hơn, sạc nhanh hơn, tuổi thọ cao hơn, không cần bảo trì

4. Nguyên Lý Hoạt Động Hệ Thống Thủy Lực

Đây là phần mà hầu hết các bài viết đối thủ giải thích còn sơ sài. Dưới đây là cơ chế hoạt động đầy đủ:

Quy trình nâng hàng:

Bước 1: Người dùng bơm tay cầm lên xuống liên tục.

Bước 2: Mỗi lần bơm, piston bơm tạo áp lực đẩy dầu thủy lực từ bình chứa vào xi-lanh chính.

Bước 3: Áp lực dầu đẩy piston xi-lanh chính đi lên → đẩy càng nâng lên cao.

Bước 4: Van một chiều (check valve) ngăn dầu chảy ngược → càng giữ nguyên vị trí nâng dù ngừng bơm.

Bước 5: Lặp lại bước 1–4 cho đến khi đạt chiều cao nâng mong muốn.

Quy trình hạ hàng:

Bước 1: Bóp phanh xả trên tay cầm (hoặc xoay van xả trên xi-lanh).

Bước 2: Van xả mở → dầu thủy lực chảy ngược từ xi-lanh về bình chứa.

Bước 3: Trọng lượng hàng hóa ép piston xi-lanh đi xuống → càng hạ dần.

Bước 4: Bóp/nhả tay để điều chỉnh tốc độ hạ — bóp mạnh hạ nhanh, bóp nhẹ hạ chậm.

💡 Điểm quan trọng: Dầu thủy lực không thể “tạo ra lực” — nó chỉ truyền và khuếch đại lực từ người bơm. Nguyên lý Pascal: áp lực tác dụng lên diện tích nhỏ (piston bơm) được truyền đều lên diện tích lớn hơn (piston xi-lanh chính) → tạo ra lực nâng lớn hơn nhiều lực bơm ban đầu.

5. So Sánh Cấu Tạo Các Loại Xe Nâng Tay

6. Bảng Thông Số Kỹ Thuật Tiêu Chuẩn

Đây là thông số tham khảo cho dòng xe nâng tay thấp tiêu chuẩn — loại phổ biến nhất:

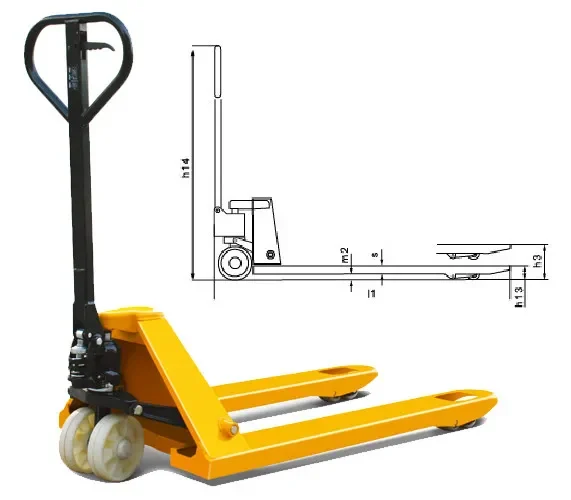

7. Hướng Dẫn Sử Dụng Xe Nâng Tay Đúng Cách

Bước 1 — Kiểm tra trước khi sử dụng: Kiểm tra tình trạng bánh xe, hệ thống thủy lực (có rò rỉ dầu không?), tay cầm và phanh xả trước mỗi ca làm việc.

Bước 2 — Định vị xe đúng cách: Điều khiển xe đến trước pallet, đưa 2 càng vào đúng lỗ pallet. Đảm bảo càng vào hết chiều sâu — tâm tải trọng phải nằm trên phần càng, sát về phía thân xe.

Bước 3 — Kiểm tra cân bằng tải: Trước khi nâng, kiểm tra hàng hóa có đặt cân bằng trên pallet không. Tải lệch một bên có thể gây đổ hàng hoặc hỏng xe.

Bước 4 — Nâng hàng: Bơm tay cầm lên xuống đều tay đến khi bánh tải nhấc khỏi mặt đất (khoảng 5–10 cm là đủ để di chuyển).

Bước 5 — Di chuyển hàng: Kéo xe về phía mình (không đẩy) để quan sát đường đi. Giữ tốc độ vừa phải, không chạy nhanh.

Bước 6 — Hạ hàng: Đến vị trí đích, bóp từ từ phanh xả để hạ hàng nhẹ nhàng. Không thả đột ngột.

⚠️ Các điều cấm tuyệt đối:

• Không nâng hàng vượt tải trọng định mức
• Không để người đứng trên càng hoặc trên hàng đang nâng
• Không di chuyển với hàng nâng quá cao
• Không dùng xe nâng tay để kéo xe khác hoặc làm đòn bẩy
• Không sử dụng trên bề mặt dốc quá 5%

8. Lịch Bảo Trì Định Kỳ Xe Nâng Tay

Đây là content gap lớn nhất mà không bài đối thủ nào đề cập đầy đủ:

Bảo trì hàng ngày (trước/sau mỗi ca):

• ✅ Kiểm tra bánh xe có nứt, mòn, bị kẹt không
• ✅ Kiểm tra càng nâng có bị cong, vết nứt không
• ✅ Kiểm tra phanh xả hoạt động có trơn không
• ✅ Lau sạch xe sau ca làm việc

Bảo trì hàng tuần:

• ✅ Bôi mỡ vào các khớp nối, bánh xe
• ✅ Kiểm tra mức dầu thủy lực
• ✅ Kiểm tra các bu-lông, ốc vít có bị lỏng không
• ✅ Vệ sinh xi-lanh thủy lực bên ngoài

Bảo trì hàng tháng:

• ✅ Kiểm tra toàn bộ hệ thống thủy lực — tìm dấu hiệu rò rỉ
• ✅ Thay dầu thủy lực nếu dầu đổi màu (đen hoặc đục)
• ✅ Kiểm tra độ mòn bánh xe — thay nếu mòn hơn 20% đường kính gốc
• ✅ Kiểm tra phớt và gioăng xi-lanh — thay nếu thấy dầu thấm ra

Bảo trì định kỳ 6 tháng/lần:

• ✅ Xả dầu cũ, vệ sinh bình chứa, thay dầu thủy lực mới
• ✅ Thay phớt xi-lanh (dù chưa hỏng) để phòng ngừa
• ✅ Kiểm tra toàn bộ mối hàn khung xe
• ✅ Đối với xe điện: kiểm tra bình ắc quy, mức nước (ắc quy chì), dây điện

9. Các Lỗi Thường Gặp Và Cách Khắc Phục

10. Tại Sao Nên Tư Vấn TCM Khi Chọn Xe Nâng Tay?

Hiểu rõ cấu tạo xe nâng tay là bước đầu — nhưng chọn đúng loại xe phù hợp với không gian kho, loại hàng hóa, tần suất sử dụng và ngân sách mới là điều quyết định hiệu quả đầu tư.

TCM bắt đầu từ việc sản xuất xe nâng tay và xe nâng điện nhỏ từ năm 1949 — hơn 75 năm kinh nghiệm chuyên sâu trong lĩnh vực này. Các dòng xe TCMnâng của TCM được thiết kế để mang lại hiệu suất tối đa, an toàn và dễ sử dụng.

Liên hệ S TCMANYO VN — Nhà phân phối độc quyền TCM tại Việt Nam để:

• 🎯 Được tư vấn chọn đúng loại xe nâng tay phù hợp với nhu cầu cụ thể
• 📐 Nhận tư vấn bố trí kho hàng tối ưu với thiết bị nâng hạ phù hợp
• 🔧 Được hỗ trợ bảo trì, sửa chữa bởi đội kỹ thuật được đào tạo bài bản
• 💰 Nhận báo giá cạnh tranh nhất với chế độ hậu mãi toàn quốc

📞 Gọi/Zalo: 0903 709 500 🌐 tcm-sanyo.vn

11. Câu Hỏi Thường Gặp (FAQ)

❓ Xe nâng tay thấp nâng được bao nhiêu kg? Tải trọng phổ biến là 2.000 kg, 2.500 kg, 3.000 kg và 5.000 kg. Chọn tải trọng phù hợp với hàng hóa nặng nhất bạn thường xuyên vận chuyển.

❓ Dầu thủy lực xe nâng tay dùng loại nào? Thường dùng dầu thủy lực ISO VG 46 hoặc loại tương đương. Không dùng dầu nhớt xe máy thay thế vì sẽ làm hỏng phớt và gioăng.

❓ Bao lâu nên thay dầu thủy lực xe nâng tay? Khoảng 6 tháng/lần hoặc khi thấy dầu đổi màu sang đen/đục. Dầu bẩn làm giảm hiệu suất nâng và gây mài mòn nhanh hơn.

❓ Xe nâng tay có thể sử dụng ngoài trời không? Xe nâng tay cơ bản có thể dùng ngoài trời trên mặt phẳng, nhưng cần tránh mưa ướt vì ảnh hưởng đến hệ thống thủy lực. Xe nâng tay điện cần đặc biệt tránh nước.

❓ Xe nâng tay có cần đào tạo lái không? Pháp luật Việt Nam yêu cầu người vận hành thiết bị nâng hạ phải được đào tạo an toàn lao động. Ngoài ra, sử dụng đúng kỹ thuật giúp xe bền hơn và tránh tai nạn.

❓ Nên chọn xe nâng tay cơ hay xe nâng tay điện? Xe cơ phù hợp khi: tần suất thấp, khoảng cách di chuyển ngắn, ngân sách hạn chế. Xe điện phù hợp khi: sử dụng liên tục nhiều giờ, khoảng cách di chuyển dài, cần giảm sức lao động cho nhân công.

Kết Luận

Cấu tạo xe nâng tay tuy đơn giản nhưng mỗi bộ phận đều có vai trò thiết yếu — từ càng nâng thép chịu lực, hệ thống thủy lực truyền lực đến bánh xe linh hoạt và tay điều khiển đa năng. Hiểu rõ cấu tạo giúp bạn sử dụng đúng cách, bảo trì kịp thời và chọn được loại xe phù hợp nhất với nhu cầu thực tế.
